超高應變率霍普金森桿試驗裝置

★微型霍普金森桿★超高應變率霍普金森桿★大于4個應變率的微型霍普金森桿

特點：該微型霍普金森桿裝置能顯著提高子彈的發射速度，進而可以提高實驗的加載應變率，適用于高應變率下微小型試件動態力學性能研究。

一、當采用?4mm的桿件，發射速度達到20m/s時，試件的加載應變率已經輕松超過4個應變率。

二、由于桿件直徑很小，可以有效減小試驗過程中的橫向慣性效應及彌散效應。

三、由于采用0.4級以上的高精密壓力表，可以輕易實現相同應變率下的重復性沖擊試驗，

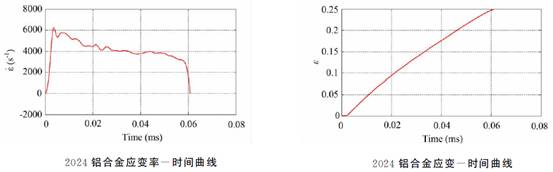

從實驗得到的圖形可以看出，不同應變率下2024鋁合金的應變隨著加載應變率的增加而增大。各個應變率的材料屈服強度都約等于400M，且曲線在彈性階段和屈服后都具有良好的一致性。

從實驗得到的圖形可以看出，不同應變率下2024鋁合金的應變隨著加載應變率的增加而增大。各個應變率的材料屈服強度都約等于400M，且曲線在彈性階段和屈服后都具有良好的一致性。
